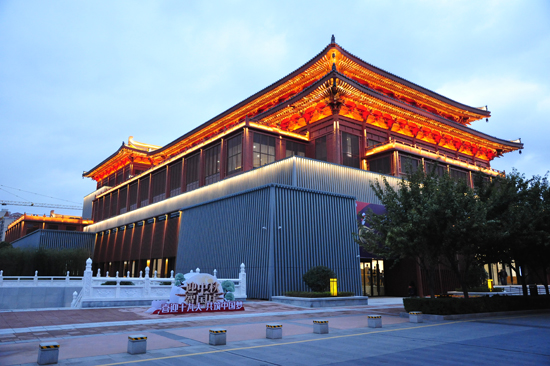

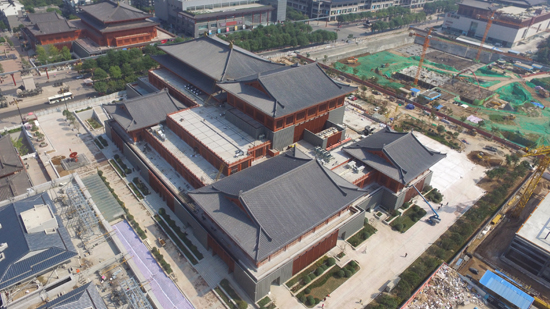

2018年12月，從中國建筑業協會傳來喜訊，中建二局三公司西北分公司承建的陜西大劇院項目榮獲魯班獎。 作為我國西部地區建筑規模最大的完整仿唐建筑，陜西省十大文旅項目之首，陜西大劇院項目（簡稱大劇院）建筑面積5.18萬平方米，造價13億元，不僅仿唐建筑外觀氣勢磅礴、規模宏大，而且它內部主體結構形式多樣，工藝復雜，技術要求高，施工難度極大。
從2016年3月10日開工2年時間里，項目部面對復雜的結構施工、精確度到1毫米級別的鋼結構安裝、仿唐工藝全新領域的三大挑戰，匠心鑄就，讓大劇院以堅不可摧的傲然身姿崛起于西部。
巧應對 匠心塑造堅固之軀
超厚筏板、精細異柱、巨型橫梁。這是項目部首先需要攻克的主體結構三大難關。
大劇院基礎首推綜合演出廳舞臺下方的基礎筏板最堅固厚實，它托起了上方跨度達30多米、設計功能多樣的亞洲目前最先進舞臺。打出的混凝土要達到無縫連接的質量標準。為此，項目部根據基坑形狀，采用了四面接力連續不間斷澆筑辦法，最大限度達到無縫銜接。經過3天3夜奮戰，澆筑砼6000立方米，一個2.5米超厚筏板潛龍升天。同時，該筏板僅40毫米直徑鋼筋用量就多達427噸，總用鋼量相當于同等民用建筑面積的2倍，筑起了超強筏板。
在大劇院二層斗拱下方外立面上，豎立著206根高5至6米的中型仿唐裝飾柱，它由混凝土澆筑、外刷仿古漆就變身為美輪美奐的仿唐柱，這些柱子多數為1/2圓弧，轉角處還有1/4、3/4圓弧，均屬異形柱，垂直誤差不超過3毫米，施工難度不容小噓。施工中項目部采用常規的加工定型模板、澆筑砼方法，連續遭遇兩次失敗，失敗面前他善于總結，冷靜分析原因，根據砼初凝前具備可塑性特點，提出二次校對模板補救辦法，成功闖過了難關。
大劇院舞臺臺口頂上橫臥著一道全長38米，重達500噸巨梁，它剛勁雄渾，是西北地區首屈一指的大跨巨梁。如何確保大梁結構安全是項目部考慮的問題，在專家反復論證和運用預應力鋼筋梁技術這一“殺手锏”，再配合4種不同型號鋼筋組合解決了這一難題，使梁保持順直不變形。
精安裝 科技搭起鋼筋鐵骨
這里有陜西省罕見的“擎天柱”，有陜西省最長的觀眾懸挑看臺，有陜西省最為復雜的大跨度鋼結構滑移施工技術運用。加工精度2毫米，空中定位1毫米，安裝精度1毫米…… 這是屬于大劇院的專屬“精度”，也是項目部的“極限挑戰”。
大劇院正廳，4根氣勢非凡的巨型外砼內鋼的巨柱，高31米，直徑1.7米，6.2米的周長四個成年人才能合圍，被稱為“綠色鋼構”，它不僅起到了支撐作用，還達到了防火效果，施工中項目部技術人員采用十字型鋼骨柱結構做支撐。全站儀全程監測焊接過程，隨時記錄鋼柱的變形數據，用精湛技術使得焊接質量合格率達到100%。
大劇院的觀眾看臺分為三層，高低錯落近20米，豪華氣派，它上面兩層鋼結構懸挑看臺，懸挑跨度7.8米，這在陜西省是絕無僅有的，而它水平變形數值設計控制在2毫米內，遠遠超出8毫米常規偏差值。為此項目部挑選組建了一支四人精干“特種專業團隊”。施工前，他們首先在計算機里按照1:1比例搭建了一個計算模型，根據圖紙?zhí)峁┑臄祿瑢⒁?guī)范數值輸入到計算機模型里，通過分析計算形成鋼結構安裝變形數據。再用行業中很少有人采用的同規格構件去做焊接實驗（對精度控制比較有效），同時不斷根據實驗數據，用計算機重新分析計算，使得全程記錄焊接參數，使之與輸入的參數一致，成為致勝的絕對保障。
大劇院演出大廳、舞臺兩個大屋頂采用的是拱形鋼桁架結構形式，高46米，最大跨度32米，面積4千多平方米，重2千多噸，由4700多根散裝鋼桿件拼裝而成，它技術復雜、安裝標準高，如何安裝到位成為項目部最大的挑戰。項目部鋼結構技術人員，決定“劍走偏鋒”采用較為成熟、但不常用的高空散拼液壓頂推滑移施工技術進行拼裝、滑移。從8月中旬開始，項目部特意在兩側砼梁上安裝了鋼制軌道梁和滑移軌道。采用24小時不間斷作業，用時近三個月，成功運用著這一技術，順利完成了拱形鋼桁架拼裝滑移、屋蓋安裝全部任務。一系列鋼結構技術成功運用下，為大劇院裝上了一付鋼筋鐵骨，施工技藝精湛讓人驚嘆。
善傳承 再現原味仿唐風韻
剛勁有力的斗拱，寬展明快的檐角，錯落有致的屋脊，大小屋頂組合的建筑群落，大劇院它的外表讓你宛如穿越回了大唐盛世。在這里項目部的傳承和學習精神，使得遠古的魯班技藝與當今工匠精神激揚迸進。
如何原汁原味的展現出唐風造型的鴟吻？項目部深感責任重大，開工前，他們便特請當地仿唐建筑專家到項目部做專場培訓，并帶領大家到仿唐建筑的西安音樂廳參觀學習。仔細研究仿古建筑的工藝流程和施工特點，做到未雨綢繆。
大劇院鴟吻采用陶土燒制而成，具有密度大、強度高、不易碎等優點，但陶土燒制的鴟吻技術復雜，只有擁有經驗豐富的百年老窯才能燒制而出。施工中，為了找到鴟吻燒制合適廠家，項目部項目總工帶領部分技術人員輾轉千里來到宜興、富平等陶瓷之鄉考察，經過大量考察篩選，最終選定了宜興一家百年老窯廠承擔起了瓦、鴟吻等燒制任務。2個月后鴟吻樣品燒制完成，經過項目部和設計院專家共同驗收，一次性合格。
斗拱位于立柱和橫梁交接處，是古代木建筑的一種特有象征，沒有斗拱就不叫仿唐建筑，它是古建筑中最復雜、最具智慧、最廢心力的榫卯結構，起到了承重和建筑美學裝飾的作用。
大劇院完全是按照古建筑最高規格的斗拱形式建造。僅斗拱就有轉角鋪作、柱頭鋪作、補間鋪作3種形式，數量達到360個，共同組成了5個屋面的斗拱整體造型。為了在現代條件下展示古風古韻的斗拱建筑，項目部技術骨干采用“角鋼做骨，鋼筋連接、GRC板做肉、膩子做皮，噴漆上色”的形象辦法來施工斗拱。施工前，他們匠心獨運的運用BIM技術制作了斗拱結構分解片；并且運用3D打印技術，按1:8比例打印出了斗拱實體樣板；他們還按實際施工步驟，用GRC裝飾板和角鋼做出了一個1:1大小的模型，把斗拱的拼裝步驟、施工工藝完整展現了出來。
每個斗拱有大小組成，為了解決工人安裝時錯拿錯裝現象，項目部想出在500多個GRC板等零部件出廠前就貼上二維碼，二維碼里錄入BIM模型信息，用不同顏色區別零件在斗拱里所處的位置。工人在現場只需要掃下二維碼，即可知道所有信息，這種方法減少了工人識別零部件的時間，加快了施工速度。
飛檐，作為唐代古建筑特色之一，是指向上翹起的屋角檐部，常用在建筑的屋頂轉角處，通過檐部上翹，不但擴大了建筑物采光面、有利于排泄雨水，而且增添了建筑物向上的動感，營造出一種壯觀的氣勢和中國古建筑特有的飛動輕快的韻味。
開始，光這個飛檐，項目部對照圖紙做了十多次，卻不滿足設計方要求，怎樣才能做到上翹角度恰到好處呢？為了攻克這一難題，項目部請來仿唐建筑資深老師傅傳授經驗，最后通過傳授掌握了技巧和訣竅，原來，唐代建筑者制作飛檐翹角是從屋脊一端垂直放下一根麻繩到屋檐邊，然后再用麻繩在這個屋檐邊和屋角自然拉直，麻繩通過重力自然下垂的弧度即是飛檐的上翹角度，經過實驗測試，項目部順利解決了飛檐上翹角度不自然的問題。
在一年半時間里，項目部勇于創新，積極進取。大劇院不僅按時履約交付使用，還獲得眾多大獎，被評為中建總公司科技示范工程、中建二局“一帶一路”名片工程、全國建筑業創新技術應用示范工程、全國鋼結構金獎等14項榮譽。
陜西大劇院仿唐外貌的完工，項目部付出了無數智慧和心血，在現代技術與古典藝術的完美結合中，創造了一個華麗的“古典神話”。打造出了大劇院這座西部地區建設規模最大、硬件水準最優、科技含量最高的完整仿唐綜合演藝建筑，它與同樣仿唐建筑的西安音樂廳、曲江電影城、西安美術館四個主題建筑圍合出了唐代最常見的“凹”字形空間布局，形成了方整、內向、極具聚合力的現代文化交流空間。這里已經成為世界級音樂、歌劇演藝的秀場，影視演藝廳的圣地，它與西安整個大唐不夜城貞觀廣場融為一體， 成為陜西最具文化魅力的新地標。周秦漢唐的輝煌文化和當今的繁榮盛世將在這里交相輝映，激昂進發。（聞江 李冰）
